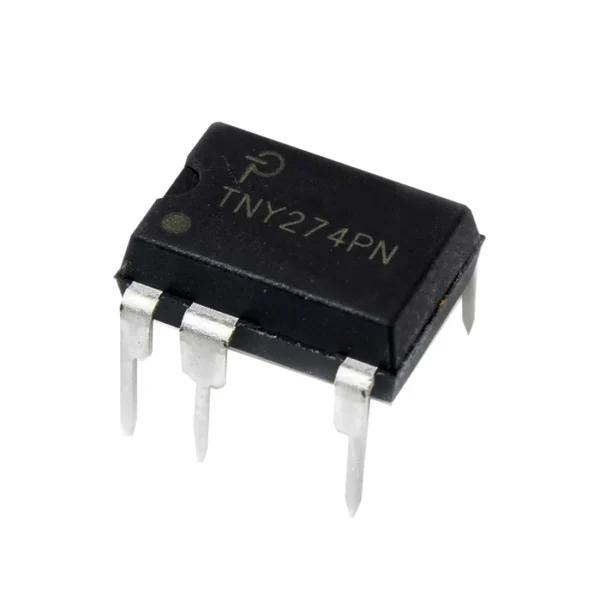

آی سی TNY274PN یک آی سی سوئیچینگ از خانواده TinySwitch III محصول شرکت POWER INTEGRATIONS می باشد.این سری از آی سی ها کارهای مختلف یک مدار سوئیچینگ را (از جمله ماسفت قدرت، محدود کننده جریان، فیدبک ولتاژ خروجی و…) به صورت مجتمع و یکجا انجام داده و بدین صورت از تعداد قطعات مدار کاسته شده و طراحی آن نیز ساده تر گردد.این تراشه برای توان خروجی 8.5 وات مناسب می باشد.
قابلیت ها
tny۲۷۴pn در بسته بندی DIP و تعداد پایه ۷ ساخته شده است. ولتاژ شکست ۷۰۰ ولت و حداکثر چرخه کاری ۶۵٪ و حداکثر دمای کار ۱۵۰ درجه سانتیگراد میباشد. حداکثر توان اتلاف ۱۱ وات ، حداکثر ولتاژ تغذیه (AC) ۲۶۵ ولت ، حداقل دمای کار -۴۰ درجه سانتی گراد و حداقل ولتاژ تغذیه (AC) ۸۵ ولت میباشد. جریان اسمی منبع ۲۷۵ میکرو آمپر ، تعداد خروجی ها ۱ و توان خروجی ۸.۵ وات قابل تنظیم است. ولتاژ خروجی ۱۲ ولت و فرکانس سوئیچینگ ۱۳۲ کیلوهرتز است.
ویژگی‌های قطعات الکترونیکی
صنعتی
