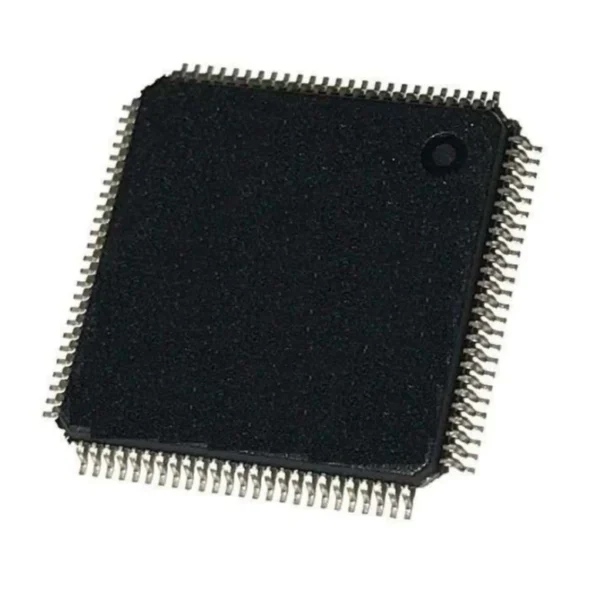

EPM7032STC44-10 یک CPLD یا همان مدار منطقی پیچیده می باشد که توسط شرکت Altera تولید شده است. از مشخصات این CPLD می توان به آن شاره کرد که تعداد پایه های آن 44، تعداد ورودی آن 32 و ولتاژ تغذیه 4.75V-5.25V می باشد. در ادامه به بررسی جامع تر مدار منطقی پیچیده و ویژگی های آنها می پردازیم.
CPLD چیست
CPLD مخفف شده ی Complex Programmable Logic Device می باشد که یک دستگاه Logic ( منطقی ) با آرایه های AND/OR و ماکروسل های کاملاً قابل برنامه ریزی است. ماکروسل‌ها بلوک‌های اصلی یک CPLD هستند که شامل عملیات منطقی پیچیده و لاجیک برای پیاده‌سازی عبارات فرم نرمال منفک هستند. آرایه های AND/OR کاملاً قابل برنامه ریزی مجدد هستند و مسئولیت انجام توابع منطقی مختلف را بر عهده دارند. ماکروسل ها را همچنین می توان به عنوان بلوک های عملکردی که مسئول اجرای منطق ترتیبی یا ترکیبی هستند تعریف کرد.
CPLD محصولی نوآورانه در مقایسه با دستگاه های منطقی قبلی مانند آرایه های منطقی قابل برنامه ریزی ( PLA ) و منطق آرایه قابل برنامه ریزی ( PAL ) است. دستگاه های منطقی قبلی قابل برنامه ریزی نبودند، بنابراین Logic با ترکیب چند تراشه منطقی با هم ساخته شد. یک CPLD دارای پیچیدگی بین PAL ها و FPGA است. همچنین ویژگی های طراحی PAL و FPGA را دارد. تفاوت اصلی معماری بین CPLD و FPGA این است که FPGA ها بر اساس جداول جستجو هستند، در حالی که CPLD ها بر اساس sea-of-gates می باشند.
