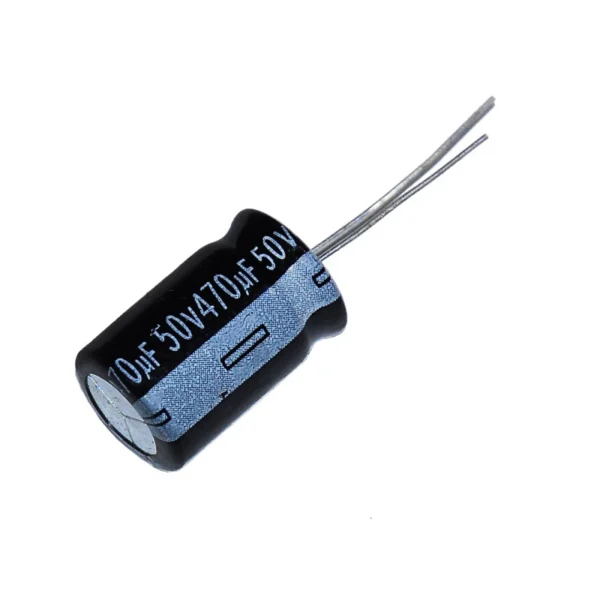

خازن الکترولیت مدل Robofather 5

منبع ولتاژ و قطب منفی آن به مثبت منبع ولتاژ DC وصل گردد. بسته به مقدار ولتاژ و قدرت منبع و همچنین مدّت زمان قرار گرفتن خازن در این حالت، امکان دارد که خازن آسیب ببیند، داغ شود و حتّی منفجر گردد. به همین دلیل طرز اتصال خازن‌های الکترولیتی بر روی بدنه آن‌ها علامت گذاری می‌شود. باید یادآوری شود که از آنجایی که در ولتاژ AC پلاریته یا قطب‌های منبع، پیوسته در حال تغییر هستند، اتصال خازن‌های الکترولیتی به منبع ولتاژ AC می‌تواند همان عوارض ناشی از برعکس بسته شدن خازن الکترولیتی به منبع DC به ویژه انفجار آن را در پی داشته باشد. 3 نحوه علامت گذاری قطب‌ها بر روی بدنه خازن‌های الکترولیتی با الکترولیت مایع ساختمان خازن الکترولیتی خازن‌های الکترولیتی نیز مانند بقیه خازن‌ها دارای یک آند و یک کاتد می‌باشند که توسط یک ماده عایق از هم جدا می‌شوند. آند معمولاً از یک صفحه فلزی تشکیل می‌شود. در طی فرایند آندش Anodization یک لایه اکسید بر روی صفحه فلزی آند، تشکیل می‌گردد. این لایه اکسید، نقش عایق را در خازن الکترولیتی به عهده دارد. در این خازن، کاتد عبارت است از یک الکترولیت که ممکن است به صورت جامد، مایع یا ژلاتینی باشد. این الکترولیت لایه اکسید را تحت پوشش گرفته و نقش صفحه کاتد را در خازن الکترولیتی به عهده دارد. به دلیل نازک بودن لایه اکسید میان صفحه فلزی آند و الکترولیت از یک طرف و همچنین سطح زیاد آند از طرف دیگر، ظرفیت خازن الکترولیتی در مقایسه با خازن‌های سرامیکی یا خازن فیلمی، بسیار بزرگتر می‌باشد.
